格子型球磨机

产品简介

红星矿山机械有限公司经过近30多年的高速发展，公司生产的磨机越来越全面，从建厂初期的单一生产一种球磨机，到目前有能力生产格子型球磨机、留意性球磨机、管磨机、煤磨机以及湿式磨机和干式磨机等冷门产品。

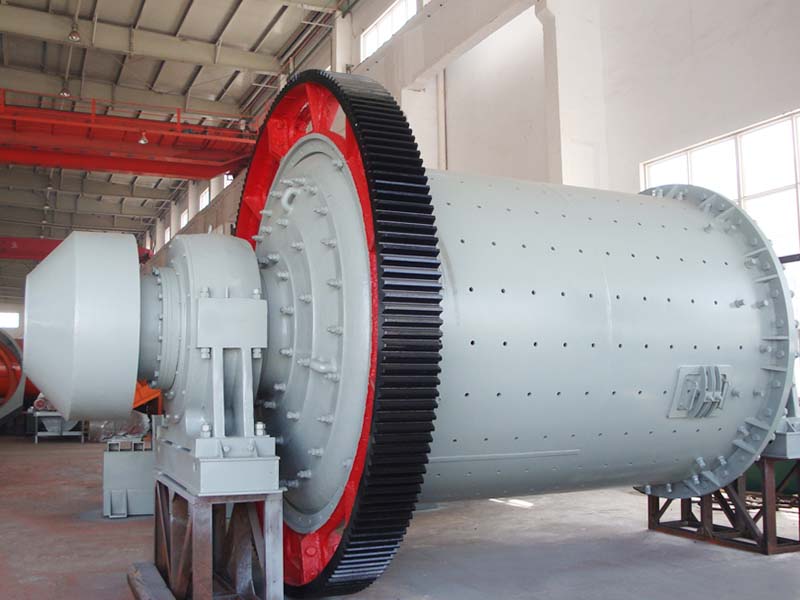

产品展示

性能优势

1、传动采用滚动轴承代替滑动轴承，摩擦力大大降低，起动容易、节能显著；

2、出料端采取了锥体设计，这样既增加了容积，又迫使锥体端的钢球分级，愈接近出口，钢球直径愈小，增加了反 复研磨的作用,便物料的精细程度进一步提高；

3、采用沟槽式环型衬板，增加了球矿接触表面，加强了研磨作用，且对矿石有提升能力，降低了功率；

4、采用整体机架，便于土建施工和设备安装。

组成结构

在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。

工作原理

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

技术参数
