钢渣球磨机

钢渣球磨机

厂家直销,购机即享全程无忧服务,欢迎咨询

在线询价

生产能力:0.65-615t/h

产品重量:5.5-525t

0371-67772626

产品简介

钢渣球磨机是物料被破碎之后,再进行粉碎的关键设备,该设备可以对各种矿石和其它可磨性物料进行干式或湿式磨粉,适用于对石灰、石膏、砂、矿渣、钢渣等物料进行粉磨。根据物料及排料方式,可以选择干式钢渣球磨机或湿式格子型钢渣球磨机。钢渣球磨机主要由给料部、出料部、回转部、传动部等部分组成,运转平稳、工作可靠。

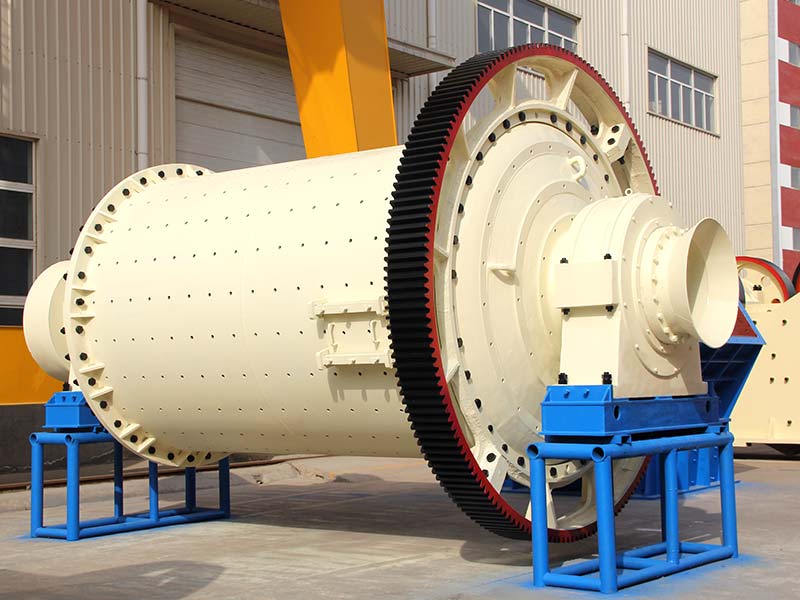

钢渣球磨机

钢渣球磨机价格

钢渣球磨机生产厂家

钢渣球磨机

1.钢渣球磨机的端盖结构形式合理,进出料口的口径较大,生产能力较高。

2.设备结构设计合理,没有惯性冲击,使钢渣球磨机运转非常平稳,可以减少停机维修时间,大幅度提高生产效率。

3.主承轴采用大直径双列调心棍子轴承,减少了摩擦,降低能耗,设备易于启动。

钢渣球磨机

物料由磨机进料端空心轴装入筒体内,当钢渣球磨机简体转动时候,研磨体由于惯性、离心力和摩擦力的作用,使它贴附在附近筒体衬板上被筒体带走,当被带到一定的高度的时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样对筒体内的物料进行击破、敲打、撞击。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料篦板排出,完成粉磨作业。

钢渣球磨机内部结构

进料部。进料部的作用是导入物料。由进料器、端盖、螺栓、扇形衬板等组成。进料器和端盖要求注意其强度、精度、同轴度、垂直度、粗糙度等。螺栓可采用高强度螺栓。

出料部。出料部负责研磨后物料的排出工作,并支撑磨机筒体,固定大齿轮和对回转部轴向固定。由端盖、格子衬板、轴颈内套、螺栓等组成。

传动部。传动部由减速机、小传动齿轮、电机、电控、传动轴、联轴节等组成。筒体通过齿轮传动装置由电动机经过联轴节带动回转,传动齿轮安装在传动轴上,传动轴支承在轴承座中的两个双列调心滚动轴承上。齿轮用防尘罩罩上。

回转部。回转部主要有磨机筒体、隔仓板、筒体衬板、中空轴等部分组成。中空轴采用铸钢件,筒体衬板可以保护筒体,使筒体免受研磨体和物料的直接冲击和摩擦,可以更换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。

钢渣球磨机内部结构

技术参数

规格型号 进料粒度
(mm)
产量
(t/h)
Ф900×1800 <20 0.65-2
Ф900×3000 <20 1.1-3.5
Ф1200×2400 <25 1.5-4.8
Ф1200×3000 <25 1.6-5
Ф1200×4500 <25 1.6-5.8
Ф1500×3000 <25 2-5
Ф1500×4500 <25 3-6
Ф1500×5700 <25 3.5-6
Ф1830×3000 <25 4-10
Ф1830×4500 <25 4.5-12
Ф1830×6400 <25 6.5-15
Ф1830×7000 <25 7.5-17
Ф2100×3000 <25 6.5-36
Ф2100×4500 <25 8-43
Ф2100×7000 <25 12-48
Ф2200×4500 <25 9-45
Ф2200×6500 <25 14-26
Ф2200×7000 <25 15-28
Ф2200×7500 <25 15-30
Ф2400×3000 <25 7-50
Ф2400×4500 <25 8.5-60
Ф2700×4000 <25 22-80
Ф2700×4500 <25 26-90
Ф3200×4500 <25 按工艺条件定
Ф3600×4500 <25 按工艺条件定
Ф3600×6000 <25 按工艺条件定
Ф3600×8500 <25 45.8-256
Ф4000×5000 <25 45-208
Ф4000×6000 <25 65-248
Ф4000×6700 <25 75-252
Ф4500×6400 <25 84-306
Ф5030×6400 <25 98-386
Ф5030×8300 <25 118-500
Ф5500×8500 <25 148-615
