锤式反击破碎机

产品简介

锤式反击破碎机简称反击破。红星锤式反击破碎机是吸收国内外优良技术，结合国内砂石行业具体工矿条件而研制的，本系列产品能处理边长100-500毫米以 下物料，具抗压 强最高可达350兆帕， 具有破碎比大，破碎后物料呈立方体 颗粒等优点。

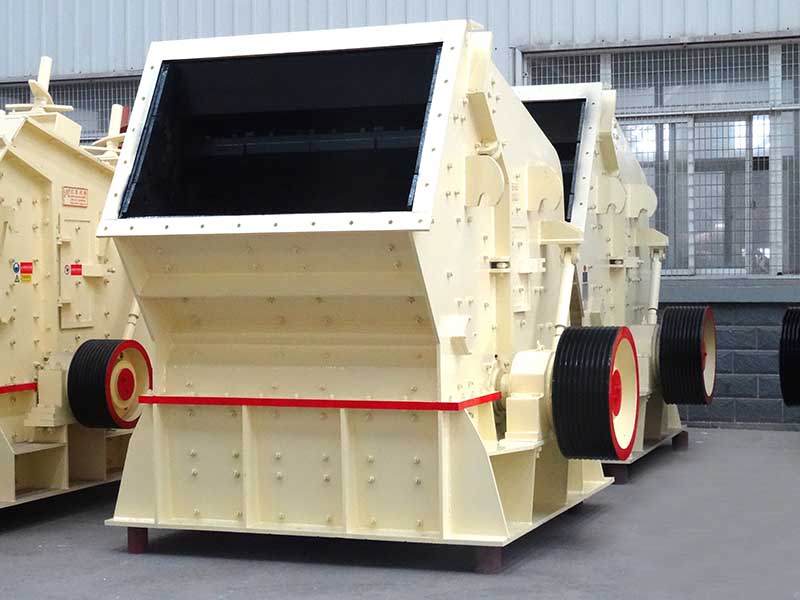

锤式反击破碎机车间实拍

锤式反击破碎机性能优势

1、锤式反击破碎机采用合理的润滑系统，增加了轴承的使用寿命，而且维修也方便。

2、可通过多种方式调节出料粒度，如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节。

3、进料溜槽和反击板可配备加热装置，防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象

4、它采用新的制造技术，特别的结构设计，加工成品呈立方体，无张力和裂缝，粒形相当好。

锤式反击破碎机 性能优越、作业稳定

锤式反击破碎机作业原理

物料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。

在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上反弹回来，在破碎区中又同被转子抛出的物料相碰撞。

由条筛、转子、反击板以及链幕所组成的空间称为第一冲击区；由反击板与转子之间组成的空间是第二冲击区。物料在第一冲击区受到互相冲击而破碎后，继而又进入第二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。

锤式反击破碎机原理动图展示

锤式反击式破碎机结构

锤式反击式破碎机主要由：衬板、链幕、转子部、板锤、调节弹簧、蝶形弹簧、后反击板部、前反击板部、架体部等组成。

板锤：板锤主要是用来对从进料口进来的物料进行击打，赋予物料冲击能，红星生产的板锤采用高锰钢制成，可延长板锤的使用寿命。板锤的形状很多，长条形、T形、S形等，现在一般为长条形。

反击板：反击板主要是用来承受板锤击出的物料冲击，通常采用了耐磨的衬板，带有篦缝的反击面，其产品细粒级含量较少，设备生产能力可提高，电耗省。可采用钢板焊接而成。

多规格锤式反击破可供选择

技术参数
