VSI制砂机(立轴冲击式破碎机) 产品视频

VSI制砂机(立轴冲击式破碎机)

40周年庆咨询获取超值优惠报价!

生产能力:60-650t/h (多种热销型号可选)

我们还支持私人订制,详情可“在线咨询

进料粒度:35-50mm

适用物料:河卵石、石灰石、花岗岩、玄武岩、绿辉岩、安山岩等

产品简介

“一键get”VSI制砂机独特性能优势

VSI制砂机(高效立轴冲击式破碎机)采用引进美国巴马克公司的“石打石”破碎原理及技术,不但能够实现石料的细碎,完成制砂产品,而且拥有整形功能,为机场建设、高速公路等项目提供粒型规整的石料,广泛适用于各种岩石、磨料、耐火材料、水泥熟料等多种硬、脆物料的中碎、细碎,对建筑用砂、筑路用砂石尤为适宜。

产品现场案例

VSI制砂机高效作业现场视频

VSI制砂机案例现场

机壳采用优质材料铸成 经久耐用

VSI制砂机案例现场

时产300吨的鹅卵石制沙现场 选用型号为HXVSI-9526

制砂生产线

配置除尘装置的案例现场 可就近参观考察

VSI制砂机性能优势

1、磨损少、寿命长:在VSI制砂机(高效立轴冲击式破碎机)的生产过程中,石料能形成保护底层,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,减少了设备及其部件的磨损。

2、环保、灰尘少:采用封闭式的设计,在整个破碎过程中,物料相互自行冲击破碎,不与设备内的金属元件直接接触。而是与物料衬层发生冲击、磨擦而粉碎,在涡动腔内部巧妙的气流自循环,消除了粉尘污染。

3、一机多用、应用灵活:独有的进料破碎结构,拥有多种破碎腔型,可很方便的实现“石打石”和“石打铁”的转换,从而解决了一机多用的难题,可适应用户的不同需求:人工制砂、碎石和整形、磨蚀物料等。

4、部件损耗小:VSI制砂机(高效立轴冲击式破碎机)易磨件采用了优质高耐磨合金材料,使用寿命比高锰钢高出6~8倍以上。且该设备配有专门的润滑装置,注油简便,延长了设备及其部件的使用寿命。

VSI制砂机发货

山东王先生的一整套制砂机生产线发货了!

产品高清图片

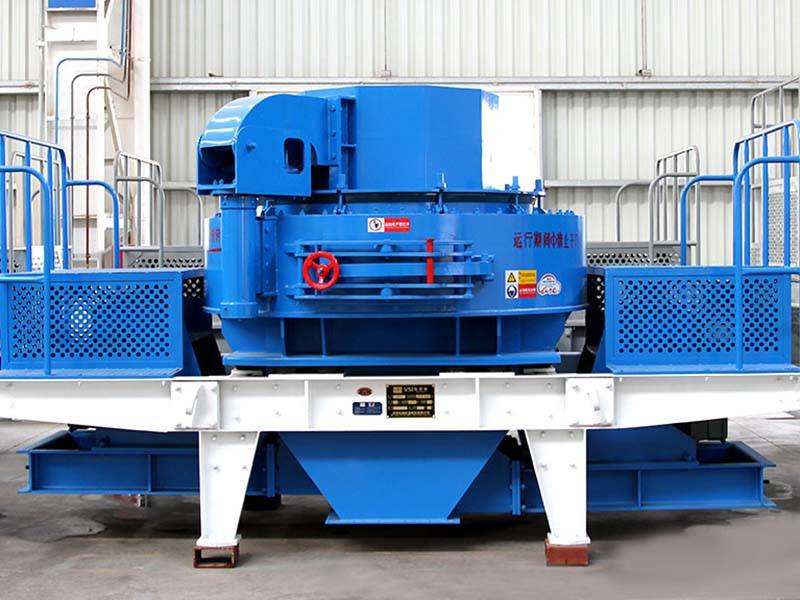

VSI制砂机

整体结构紧凑合理 可高效破碎制砂

规格型号不同的VSI制砂机

车间规格型号不同的VSI制砂机

VSI制砂机核心部件

(1)深腔转子和菱形冲击块:采用耐磨优质材料制造而成,从而减少更换次数,使机器的使用寿命延长1.5到2倍

(2)液压开盖装置:液压开盖装置,方便检修维护,

(3)IEC标准电机:采用国标品牌,质量有保证

(4)周护板:在物料破碎过程中,减少物料与设备金属元件直接接触,降低铁耗,从而减少维护保养时间。

整机设计合理,且采用密封结构,可省去油封。

结构图展示

工作原理

物料由进料斗进入机器内,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以及多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。

制砂机原理动图

买红星设备,提供完善、周到服务

制砂机生产厂家哪家好?这里为用户推荐河南红星机器,其不仅能为用户提供高性能、高品质、价格优的制砂设备,而且售后服务更有保障,保证了设备连续、高效运转,为企业带来了更可观、经济的利润,点击免费咨询可获取VSI制砂机实时优惠报价、更多详情。红星服务主要包括这几项:

1、免费为用户定制选购方案,制定合理、经济的生产工艺流程;

2、上门对设备进行安装、调试,培训、指导技术人员,保证设备连续、高效运转;

3、不定期进行回访,处理客户存在问题,降低设备的停机时间。

客户参观图

买制砂机,就选红星机器

技术参数

型号 处理量
(t/h)
最大入
料尺寸
(mm)
瀑落与
中心进料
全中心
进料
软料 硬料
HXVSI-7611 120-180 60-90 35 30
HXVSI-8518 200-260 100-130 40 35
HXVSI-9526 300-380 150-190 45 40
HXVSI-1140 450-520 225-260 50 40
HXVSI-1145 500-610 245-355 50 45
HXVSI-1150 520-650 255-365 50 45

若您想了解设备详细报价?免费获得方案配置?就近考察客户现场?等等,请留言~我们将快马加鞭地赶来。
