岩石制砂机

岩石制砂机

厂家直销,购机即享优惠,欢迎咨询

不同型号

  • 大型
  • 中型
  • 小型

型号:HXVSI-1150

生产能力:255-650t/h

进料尺寸:45-50mm

型号:HVI 1032

生产能力:246-356t/h

进料尺寸:40-45mm

型号: HX-09

生产能力:55-100t/h

进料尺寸:50mm

成品规格(mm)

适用物料:鹅卵石、河卵石、河石、花岗岩、铁矿石、方解石、石英石等各种硬度的岩石。

更多型号点击咨询
0371-67772626

产品简介

岩石制砂机是对于各种岩石进行破碎和整形两种功能的制砂设备,破碎效果好,整形作业优,更有利于岩石后续在建筑行业中的应用,满足了高要求、高指标的建筑用砂标准,当然,在干粉砂浆中也应用广泛。整体来讲,该设备功能强,投资资金少,受到很多建筑用砂行业的欢迎。

岩石制砂机现场视频

岩石制砂机图片展示

岩石制砂机

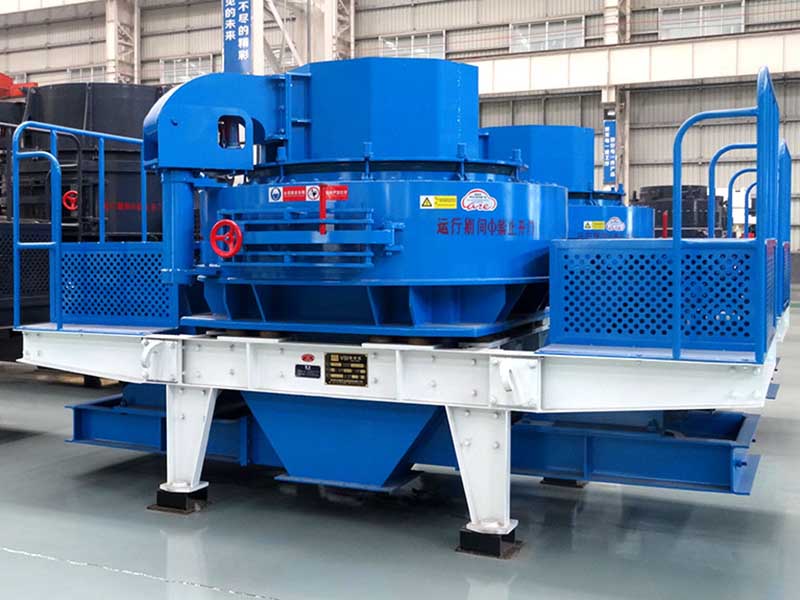

VSI系列岩石制砂机车间实拍

岩石制砂机

HVI系列岩石制砂机

岩石制砂机车间实拍

岩石制砂机两种系列与规格

岩石制砂机性能优势

1.岩石通过能力增强

岩石制砂机采用经过优化设计后的深腔型转子,使物料通过量得到了提高;与此同时,合理的发射口及内部更流畅的曲线形设计,物料的流动阻力降低,大幅度提高的物料通过能力,增加机器产能。

2.生产成本降低

该设备采用了组合式抛料头设计,上下可调式周护板,局部磨损后可上下调头使用,提高了材料利用率,降低用户的生产成本。

3.节能检修更省力

岩石制砂机主轴下端特殊的密封结构,保证无油封也不漏油,减少油耗,同时,采用日本原装进口配件的液压开盖装置,可方便快捷的移动上盖,使更换检修机体内部机件省时省工省力。

4.制砂效果更显著

该设备采用了两用散料盘,可轻松实现两种进料方式:全中心进料和中心进料伴随环状瀑落进料—的快速转换,再加上效率高、低噪音的高防护等级电机,制砂效果显著,成品优异。

岩石制砂机示意图

岩石制砂机工作原理

全中心进料状况下

岩石落入进料斗,经中心进料孔进入高速旋转的转子后被充分加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上,先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,后经由下部排料口排出。

岩石制砂机工作原理

中心进料伴随环状瀑落进料状况下

物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状料衬上,先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,后经下部排料口排出。

岩石制砂机现场

岩石制砂机作业现场

技术参数

  • HVI制砂机
  • VSI制砂机
  • 制砂机
型  号 制砂 整形 电机功率(kw)
通过量
(t/h)
HVI 0815 50-140  90-230  2×75
HVI 0818 60-190 110-283 2×90
HVI 0922 70-210 150-330 2×110
HVI 0926 85-240 170-380 2×132
HVI 1032 130-278 180-356 2×160
HVI 1040 180-284 250-440 2×200
HVI 1263 320-498 370-585 2×315
型号 处理量(t/h)
瀑落与中心进料 全中心进料
VSI 7611 80-180 40-90
VSI 8518 140-260 70-130
VSI 9526 200-380 100-190
VSI 1140 300-520 160-260
VSI 1145 350-610 180-355
VSI 1150 360-650 190-365
注:产量根据不同物料,进料粒度等因素其结果将有所不同
型号规格 最大入料
(mm)
处理量
(t/h)
HX-06 35 12-30
HX-07 45 25-55
HX-09 50 55-100
HX-10 60 100-160
