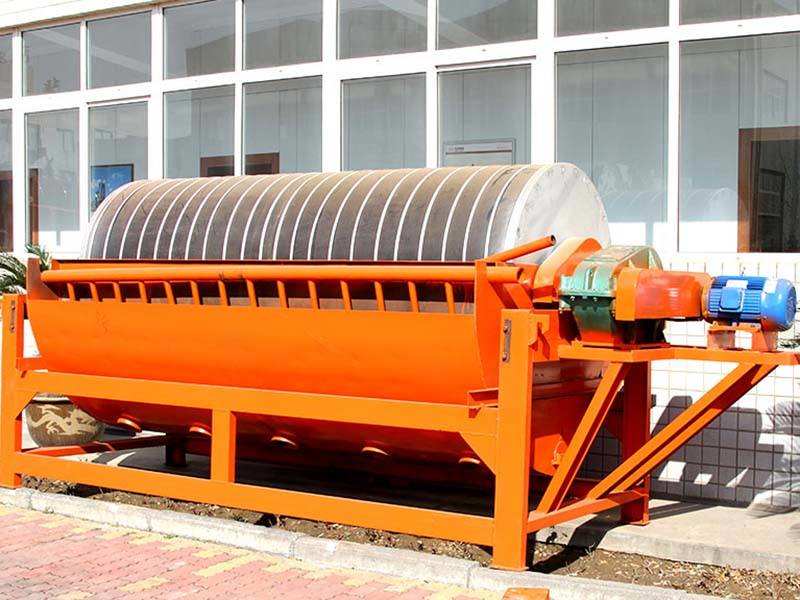

磁选机

磁选机

厂家直销,购机即享全程无忧服务,欢迎咨询

在线询价

生产能力:10-280t/h

进料粒度:0-3mm

适用物料:铁矿石 、赤铁矿、磁黄铁矿、褐铁矿、焙烧矿、钛铁矿、磁铁矿、铜矿石 、金矿石 、煤、石英石等。

0371-67772626

产品简介

河南红星为一个大型磁选机生产厂家,所研发生产的磁选机已经出口二十多个国家和地区,赢得了国内外客户良好口碑。 磁选机与浮选机都是磁选设备的一种,该设备利用各种矿物比磁系数的不同,借助磁力和机械力将混合料中的磁性物质分离开的设备。

磁选生产线客户现场

磁选机的应用

我公司生产的磁选机针目前是市场比较流行的赤铁矿选矿设备,在赤铁矿选矿工艺生产中,该磁选机扮演着越来越重要的角色。 我公司生产的磁选机可以分选的矿物很多比如:磁铁矿,褐铁矿,赤铁矿,锰菱铁矿,钛铁矿,黑钨矿,锰矿,碳酸锰矿,冶金锰矿,氧化锰矿,铁砂矿,高岭土,稀土矿等都可以用磁选机来选别。

磁选过程是在磁选机的磁场中,借助磁力与机械力对矿粒的作用而实现分选的。不同的磁性的矿粒沿着不同的轨迹运动,从而分选为两种或几种单独的选矿产品。

磁选机

红星磁选机种类繁多,可满足不同客户的多种需求。根据出料力度大小的不同,磁选机器大小各异因此价格不一。欢迎客户来我厂咨询具体型号磁选机价格。

磁选机

干式磁选机与湿式磁选机的区别

干式磁选机是针对干燥的磁性矿物进行分选的磁力选矿机械,相对于湿式磁选机分选矿物时要使用液体作为稀释剂提高分选效率而言,干式磁选机则要求被分选的矿物干燥,颗粒之间可以自由移动、成独立的自由状态,否则会影响磁选效果,有的会造成不可分选的后果。

根据不同矿物磁性率的大小,遵守更大化回收理念,采用国内高性能磁性材料,利用专业的聚磁原理设计,达到了目前国内较好的分选效果,可以有效地为企业降低生产成本、减少消耗、较大限度的增加选矿厂的经济效益。

干式磁选机

干式磁选机

TNG筒式高强磁系列干式磁选机筒表面磁场强度深、磁系包角大、磁场强度稳定、传动系统稳定可靠、提高矿石入磨品位。

湿式磁选机

湿式磁选机

磁选机工作原理

矿浆经给矿箱流入槽体后,在给矿喷水管的水流作用下,矿粒呈松散状态进入槽体的给矿区。在磁场的作用,磁性矿粒发生磁聚而形成“磁团”或“磁链”,“磁团”或“磁链”在矿浆中受磁力作用,向磁极运动,而被吸附在圆筒上。

由于磁极的极性沿圆筒旋转方向是交替排列的,并且在工作时固定不动,“磁团”或“磁链”在随圆筒旋转时,由于磁极交替而产生磁搅拌现象,被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来,被吸在圆筒表面的“磁团”或“磁莲”即是精矿。

精矿随圆筒转到磁系边缘磁力较弱处,在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外,即是尾矿。这就是磁选机的基本工作原理。

磁选机结构图

磁选机原理图

磁选机内部结构图

磁选机主要由圆筒、磁系、槽体、传动部分四部分组成。圆筒由2-3mm不锈钢板卷焊成筒,端盖为铸铝件,用不锈钢螺钉和筒相连。电机通过减速机,带动圆筒作回转运动。

磁系为开放式磁系,装在圆筒内。磁块用不锈钢螺栓装在磁轭的底板上,磁轭的轴伸出筒外,轴端固定有拐臂。扳动拐臂可以调整磁系偏角,调整合适后可以用拉杆固定。槽体的工作区域用不锈钢板制造,机架和槽体的其他部分用普通钢材焊接。

磁选机结构图

技术参数

型号 给料粒度
(mm)
处理量
(t/h)
CTB6012 2-0 10-20
CTB6018 2-0 15-30
CTB7518 2-0 20-45
CTB9018 3-0 40-60
CTB9021 3-0 45-60
CTB9024 3-0 45-70
CTB1018 3-0 50-75
CTB1021 3-0 50-100
CTB1024 3-0 60-120
CTB1218 3-0 80-140
CTB1224 3-0 85-180
CTB1230 3-0 100-180
CTB1530 3-0 170-280

若您想了解设备详细报价?免费获得方案配置?就近考察客户现场?等等,请留言~我们将快马加鞭地赶来。
