多缸液压圆锥破碎机

多缸液压圆锥破碎机

厂家直销,购机即享优惠,欢迎咨询

不同型号

  • 大型
  • 中型
  • 小型

型号:HXHP800

生产能力:166-1100t/h

最大进料尺寸:77-326mm

型号:HXHP400

生产能力:104-630t/h

最大进料尺寸:68-280mm

型号:HXHP200

生产能力:72-250t/h

最大进料尺寸:60-178mm

出料粒度:≤51mm

适用物料:花岗岩、鹅卵石、玄武岩、大理石、煤矸石、石灰石、铁矿石、建筑垃圾等

更多型号点击咨询
0371-67772626

产品简介

多缸液压圆锥破碎机是我公司引进德国新技术而开发的具有高性能的高能圆锥破碎机,将更高的转速与冲程结合,使破碎机的额定功率和通过能力大大提升,具有更高的破碎能力和破碎效率;

在各种花岗岩、玄武岩等中硬以上岩石的中碎、细碎、超细碎作业中得到了广泛应用,是当今矿山建筑行业替代弹簧圆锥破碎机和取代一般液压圆锥破碎机的全新产品,是大型石料厂和矿业破碎的理想设备。

产品展示

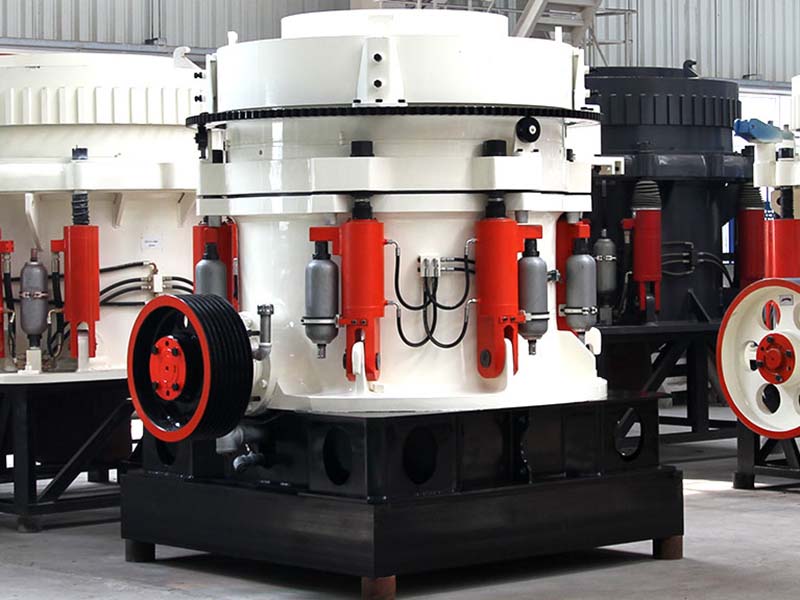

多缸液压圆锥破碎机设备

多缸液压圆锥破,破碎比大、智能化强

多缸液压圆锥破碎机图片

多缸液压圆锥破细节展示

多缸液压圆锥破碎机

各种规格型号齐全,欢迎选购

性能优势

1、生产能力大:破碎能力强、生产效率高、产量高、成品粒度均匀。工作可靠、运行成本低,易损件消耗少。

2、自动化程度高:液压保护及液压清腔、自动化程度高、减少停机时间,提高了工作效率。

3、成品粒型好:采用层压破碎原理,成品粒形优异,级配合理。经过破碎的产品呈立方体状,针片状含量低,无内裂缝,搞压强度高。

4、磨损少、寿命长:设备维护保养简便,易损件彩用目前国内新高强耐磨材料,损耗小,使用寿命长,能为客户带来可观的经济效益。破碎设备不断的更新与研发,延长了易损件,使用寿命长,容易保养与维修。

多缸液压圆锥破碎机生产现场

多缸液压圆锥破调试运行现场

工作原理

在工作时通过电动机的旋转带动带轮或联轴器、传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动,在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时通过液压将支撑套和定锥部排除出故障物,在起到很好的保险作用的同时大大的降低了维修率。

多缸液压圆锥破碎机工作原理图

内部结构图

多缸液压圆锥破结构比较复杂,主要包括机架、传动部件、偏心套、碗形轴承架、破碎圆锥、支承套、调整套、保险缸、润滑液压部、电控部等,支承套、调整套、保险缸和电控部等是圆锥破碎机智能控制的主要研究对象。

多缸液压圆锥破碎机结构示意图

设备主要由主轴、传动轴、动锥、定锥等部件组成

技术参数

型号 腔型 最大给料尺寸(mm) 处理能力(t/h)
HPM200 C1 145 160~250
C2 100 145~250
C3 75 120~250
F1 60 108~210
F2 45 81~210
F3 20 72~210
HPM300 C1 190 230~445
C2 170 200~445
C3 120 180~445
F1 60 160~220
F2 40 140~220
F3 20 120~220
HPM400 C1 240 270~630
C2 160 243~630
C3 90 210~630
F1 75 162~370
F2 40 126~370
F3 40 104~370
HPM500 C1 270 365~790
C2 230 328~790
C3 165 280~790
F1 105 202~450
F2 75 158~450
F3 40 122~450
HPM800 C1 280 616~1100
C2 240 522~1100
C3 175 380~1100
F1 125 328~730
F2 75 270~730
F3 25 166~730
注:产量根据不同物料,进料粒度等因素其结果将有所不同
