单缸液压圆锥破碎机

产品简介

单缸液压圆锥破碎机（单缸圆锥破碎机）是我公司引进美国技术、结合中国金属材料的性能为满足发展中国家的需求而设计的一种效率高破碎机。因其通过底部单缸的特别设计结构，可完成排料口直接调节、预防过铁、清腔的三个重要功能，所以并没有外挂的排料口调节机构、外部液压缸或者弹簧的防过铁装置，整体外形结构简单紧凑。

单缸圆锥破碎机厂家介绍视频

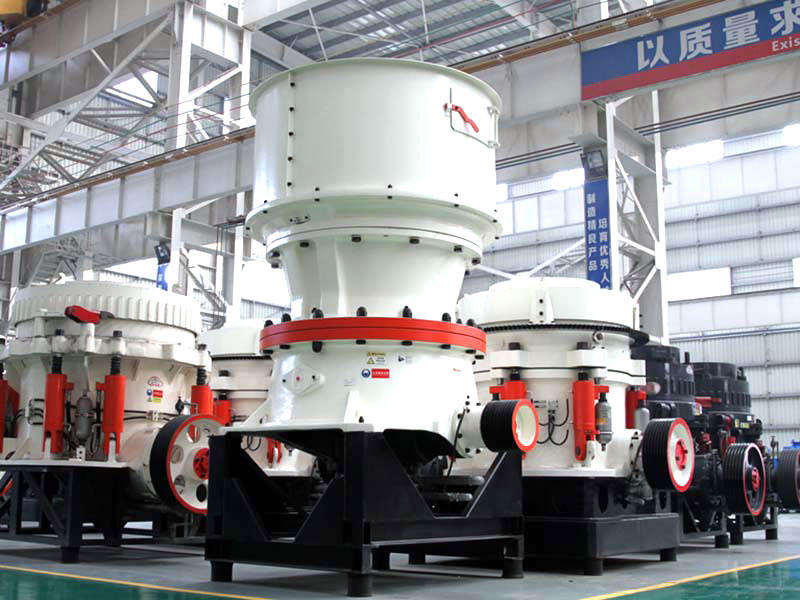

单缸圆锥破碎机产品大图

单缸液压圆锥破车间实拍

单缸圆锥破碎机规格多样，任意选择

单缸圆锥破优势—助您生产更产量高、效率高

1、破碎效率高

单缸液压圆锥破碎机（单缸圆锥破碎机）主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。

2、生产能力大

单缸液压圆锥破碎机（单缸圆锥破碎机）在将破碎冲程、破碎速度以及破碎腔形状的组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高 35%~60%，生产能力大等特点。

3、成品粒级均匀

单缸液压圆锥破碎机（单缸圆锥破碎机）采用特有的破碎腔形状以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀的特点。

4、运行可靠

单缸液压圆锥破碎机结构简单而紧凑，性能稳定，不易故障。维修方便快捷。双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。

直击单缸圆锥破作业现场

单缸圆锥破安装、调试现场

单缸圆锥破生产成品展示

单缸圆锥破不仅有固定式的，还有移动式的，可直接进入原料现场，无需打桩，可以让碎石作业更方便、快捷，来随小编一起看一看这款移动圆锥破的真实面目吧。

移动单缸圆锥破碎机碎石现场

移动式圆锥破碎机生产成品展示

单缸圆锥破多少钱一台

一台单缸液压圆锥破碎机市场报价在几万到几十万不等，具体多少，需要了解客户实际的生产需要，然后由专业人员进行量身定制，红星圆锥破碎机品质有保障，定价科学，想要获得设备详细报价的客户，在线咨询，随时了解设备的详细报价，同时我们可免费为您提供设备选购方案和生产工艺流程。

红星公司及时发货，保证不耽误您的工期

单杠圆锥破碎机工作原理

单缸液压圆锥破碎机（单缸圆锥破碎机）工作时，电机带动破碎机的小齿轮，小齿轮带动大齿轮，大齿轮组件（大齿轮、大齿轮架、偏心钢套）带动偏心套组件（偏心缸套、偏心铜套）和主轴组件（主轴、内锥、内锥衬板）以理论垂直线为中心，在铜衬套内公转，主轴组件在偏心铜套内以主轴的中心线可以实现自转。

空机运行的时候，偏心套组件“抱着”主轴组件和随大齿轮一同公转，当物料加入到破碎腔后，主轴总成（主轴、内锥）在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动，同时缓慢的旋转，物料被摆动的内锥挤压破碎。

支撑套与架体连接处靠液压缸压紧，当破碎机内落入金属块等不可破碎物体时，单缸的动锥由底部液压活塞托起，起到排放口调整和过铁保护、反复起落排除堵矿的作用。

技术参数

SC单缸圆锥破中碎系列技术参数：

型号	腔型	给料口尺寸 （mm）	处理能力（t/h）
SC100S	C1	250	85-170
	C2	200	70-130
SC160S	C1	360	125-345
	C2	300	108-305
SC250S	C1	450	267-605
	C2	400	225-515
SC315S	C1	560	349-1050
	C2	500	318-892

SC单缸圆锥破细碎系列技术参数：

型号	腔型	给料口尺寸 （mm）	处理能力 （t/h）
SC100	F1	150	45-135
	F2	90	43-118
	F3	38	25-40
SC160	F1	200	69-215
	F2	115	57-184
	F3	35	70-90
SC250	F1	215	116-396
	F2	110	117-194
	F3	38	100-125
SC315	F1	275	177-662
	F2	175	162-552
	F3	85	175-325
SC560	F1	300	448-1512
	F2	195	380-1373
	F3	90	357-912
SC750	F1	370	394-2181
	F2	300	342-2020
	F3	230	267-1814
	F4	120	248-1165
	F5	85	185-1170

注：产量根据不同物料，进料粒度等因素其结果将有所不同
