螺旋分级机

产品简介

高堰式螺旋分级机溢流堰比下端轴承高，但低于下端螺旋的上边缘。螺旋分级机的U形水槽内，装有带螺旋叶片的纵向长轴，下端设有溢流堰。传动装置安装在槽体的上端，螺旋主轴的上端制成在传动机架上的轴承中，下端轴承安装在提升机构的底部。

螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，金属选矿流程中对矿浆进行粒度分级，以及洗矿作业中的脱泥、脱水等作业。

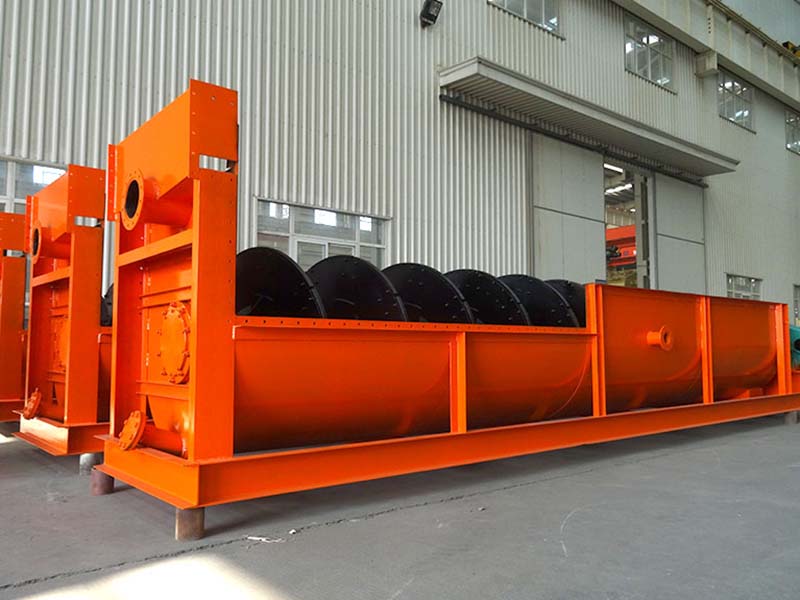

产品展示

性能优势

1、螺旋分级机具有结构简单、工作可靠、操作方便等特点。

2、螺旋分级机技术优良，工艺简单，特别适合于干法大、中型制砂生产线使用。

3、石粉质量易于控制，细度调整方便、灵活、可靠。采用变频控制技术，操作更简洁。

工作原理

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级机械设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。螺旋分级机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

组成结构

螺旋分级机主要有高堰式单螺旋和双螺旋分级机、沉没式单螺旋和双螺旋分级机四种分级机。螺旋分级机主要由U形槽、螺旋、传动装置、升降机构、支撑轴等部分组成。

技术参数
