小型细碎机

产品简介

小型细碎机用于各种中等硬度固体物料的细式破碎，有卧式小型细碎机和立轴式小型细碎机之分。

河南红星根据多年对破碎设备研究经验结合国内外成熟的技术研制而成的小型细碎机能满足客户多种生产需求。公司生产的小型细碎机细碎效果明显，返料率低，有反击式小型细碎机，冲击式小型细碎机，圆锥破碎机、锤式破碎机等类型。

高效细碎机

该系列小型细碎机运行性能稳定可靠，工艺简化，结构简单，维修方便，生产能力大，锤头使用寿命长。

广泛适用于花岗岩、玄武岩、石灰岩、河卵石、水泥熟料、石英石、铁矿石、铝矾土等多种矿物的细式破碎。同时也是用于机制人工制砂、高等级公路、铁路、水利、机场、建筑、水泥、耐材、治金等行业生产石料。

小型细碎机适用物料多 应用范围广

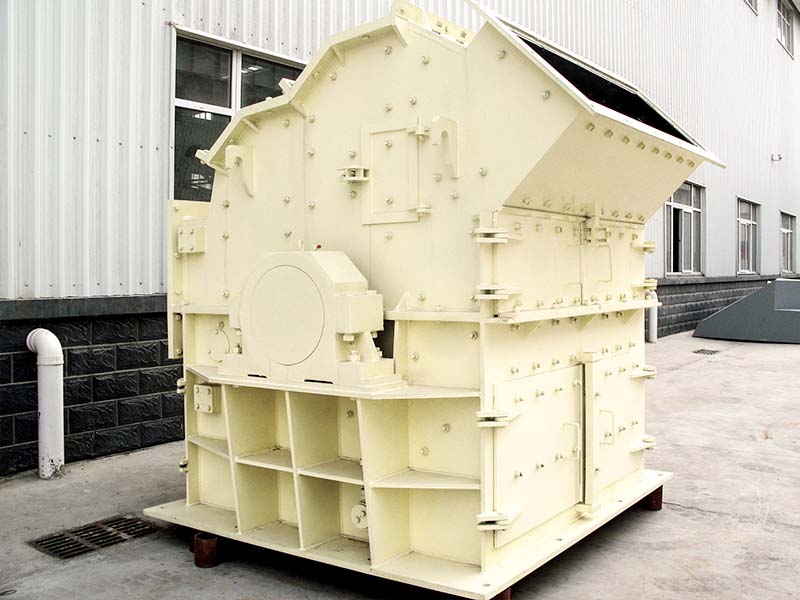

产品展示

小型细碎机进料口优化设计 设备结构合理

细碎机安装现场图

不同型号的小型细碎机 可满足不同用户需求

性能优势

1、结构紧凑、性能高：小型细碎机是在不增加器件规格的基础上，在结构上比任何其他现有的小型细碎机更紧凑、重量更轻、更经济的破碎设备。该设备性能稳定，处理能力很大地满足了客户的需求，高于15％-20％的相同规格小型细碎机的生产能力。

2、运转可靠、密封良好：非接触设备内部采用了特别的防尘密封结构，密封效果可靠，有效延长润滑油的更换周期和零件的使用寿命。特别的电气控制系统，以及一些电子智能防盗系统，带自锁控制设备相结合，安全地控制油温、油压、油流在紧急情况下及时报警功能。

工作原理

小型细碎机工作时，第三代制砂机在电机的带动下，转子高速旋转，物料进入破碎腔破碎与转子上的板锤撞击破碎，然后进入第二细碎腔进行粉碎，后从出料口排出。

小型细碎机作业原理图

小型细碎机内部结构图

小型细碎机主要由回转部、护板部和箱体部组成，回转部的轮芯上有多个非重叠排列的锤架，锤头固定在锤架上，锤头宽度大于锤架和轮毂，轮芯由数个轮毂组成一体，固定于主轴上，主轴两端用滚动轴承座支承于机架上，护板部分成若干块固定于箱体上，保护箱体不受磨损，并形成不同型式的反击破碎腔。

小型细碎机主要由：进料口、上机体、衬板、篦条板、锤头、挡盘、轴承座、下机体、电机、轴承、转子、侧衬板、反击衬板等部件组成。

技术参数

型号	转子直径×宽度	石灰石	电机功率
pxJ0804	800×400	5-45	37
pxJ0806	800×600	7-55	45
pxJ0808	800×800	10-65	45
pxJ1010	1010×1010	15-75	55
pxJ1212	1200×1200	20-110	110
pxJ1414	1400×1400	25-150	160
pxJ1616	1600×1600	30-200	250
pxJ1818	1800×1800	40-260	315

注：产量根据不同物料，进料粒度等因素其结果将有所不同
